Von Walter Kurnik, DL9HZ

Datenumschalter für Monitore und Drucker bekommt man im Handel. Die 230-V-Versorgung für den Monitor ist in diesen Geräten nicht vorgesehen. Mit einer einfachen Schaltung ist es möglich, durch mehrere PCs Monitore und Drucker mit 230-V-Betriebsspannung automatisch zu versorgen.

Bei neueren PCs fehlt der 230-Volt-Ausgang für den Monitor und/oder Drucker. An solchen PCs leistet die Schaltung auch bei Solobetrieb gute Dienste. Natürlich kann die Schaltung auch für andere Geräte benutzt werden, z.B. Transceiver und ein oder mehrere Zusatzgeräte.

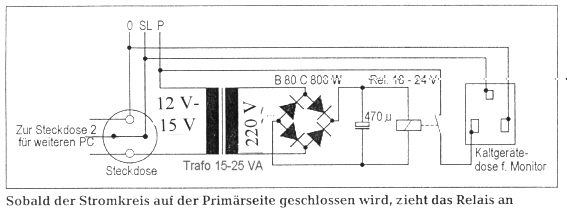

Eine Phase der PC-Versorgung wird über die Sekundärwicklung - etwa 15V, 300...500 mA - eines Trafos geführt. An die Primärseite des Trafos (230-V-Seite) sind ein Gleichrichter mit Ladeelko und ein Relais angeschlossen. Letzteres schaltet den Monitor und den Drucker an das Netz, sobald einer der PCs eingeschaltet wird. Zu beachten ist, dass die Schaltung nicht ohne Relais betrieben werden darf, da sonst die Spannung für den Gleichrichter zu hoch wird.

Der Elko sollte nicht zu groß gewählt werden, weil sonst eine Einschaltverzögerung von einigen Sekunden die Folge ist. Bei 470µF ist sie etwa eine Sekunde. Der Spannungsabfall beträgt bei dieser Schaltung abhängig vom Strom 1,5....3V. Bei Verbrauchern mit höherer Leistung ist ein Trafo mit kleinerer Niederspannungsseite günstiger, z.B. 4,5...6V. Ein Vorversuch mit einem Verbraucher aus Glühlampen oder einem Haushaltsgerät ist hilfreich.

Walter Kurnik, DL9HZ
Heideweg 39
67133 Maxdorf
